パッケージ図(Package Diagram)

パッケージ図とは、モデリングされたクラスなどをグループ化し関連付けした図です。


パッケージの表現

パッケージ図は次の要素で構成されます。


・パッケージのみ表示

パッケージ図イメージ

・パッケージ内に要素を表示

パッケージ図イメージ

・パッケージ内要素をツリー状に表示

パッケージ図イメージ

▲PageTop

依存の表記

パッケージ間に依存関係があるとき次のように表記します。

パッケージ図依存イメージ

▲PageTop

インポート

パッケージのインポートは次のように表記します。

パッケージのインポート

パッケージ図インポートイメージ

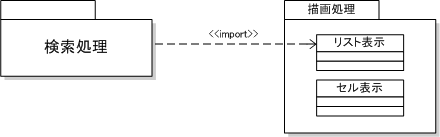

要素のインポート

パッケージ図インポートイメージ

▲PageTop

アクセス

パッケージのアクセスは次のように表記します。

パッケージのアクセス

パッケージ図インポートイメージ

要素のアクセス

パッケージ図インポートイメージ

▲PageTop

インポートとアクセスの違い

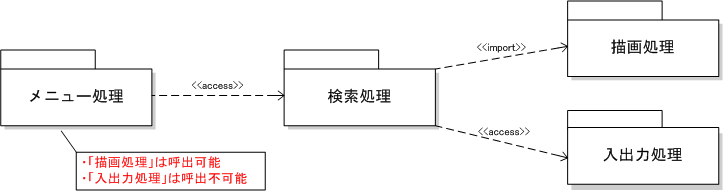

インポートの場合は対象のパッケージや要素が取り込まれますが、アクセスの場合は取り込みません。つまり下図のような場合、「メニュー」から「描画処理」を呼び出す事は出来ますが、「入出力処理」を呼び出す事は出来ません。

パッケージ図インポートイメージ
